Galaxy Fold帶著眾人的期待開啟折疊式手機新元年,不過國外媒體在拿到實機後卻有螢幕無法正常顯示,大小故障問題頻傳。有網友拆了Galaxy Fold,到底問題出在哪?

三星Galaxy Fold採用了比目前智慧型手機更先進的折疊設計,讓原本有著7吋大螢幕的手機變成一台名副其實的「口袋平板」。

不過這款造型酷炫的新品,最近有點出師不利,繼媒體評測機集體故障風波後,最近有部落格網友曝光了Galaxy Fold的真機拆解圖(該部落格目前已被刪除),從曝光的拆解圖看,Galaxy Fold的內部設計複雜,部分零件在狹小的空間內出現故障時,很可能會出現故障牽連的情況。

愛范兒

折疊機的鉸鏈成了破案關鍵

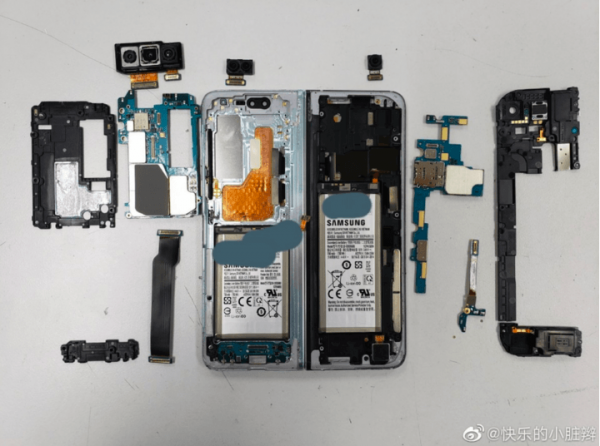

從網友「快樂的小臟辮」公布的這組拆機圖看,Galaxy Fold主要分別由左螢幕、鉸鏈、右螢幕三部分組成(下文我將稱之為:左、右模塊)。

愛范兒

其中,主板和電池分別被放在手機左右兩邊,但由於主板所占的空間不同,因此左右兩邊的電池採用不同的設計,右模塊的電池會比左模塊更窄長一些。

愛范兒

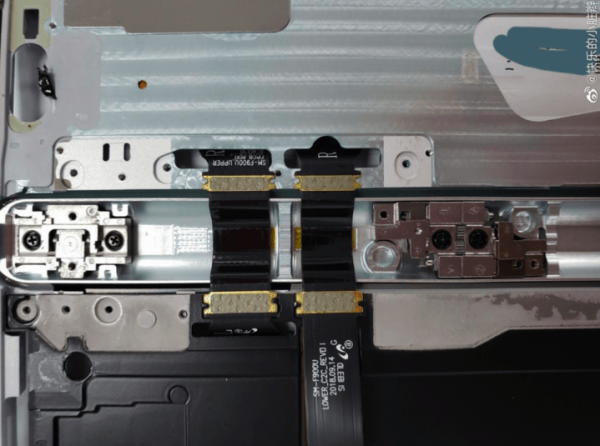

兩塊主板的連接由兩條寬排線來完成,在排線兩端印有「L」和「R」兩個字母來區分排線的安裝順序。通過這兩根排線,兩邊主板會同步交換數據,就像人體左右腦的傳輸神經——譬如你在控制右螢幕滑動時,主板會將數據傳給左螢幕,從而讓左邊顯示和右螢幕同步(或與外螢幕同步內容)。

愛范兒

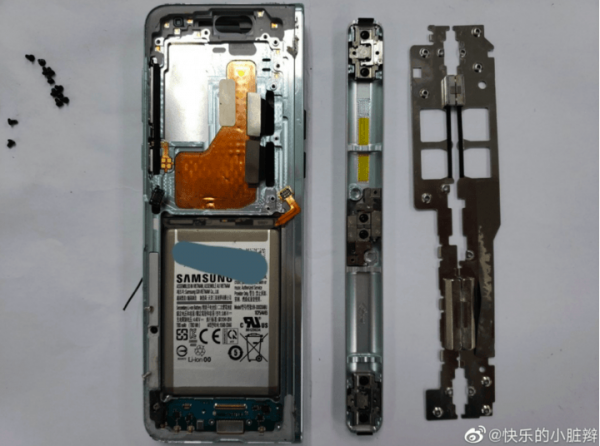

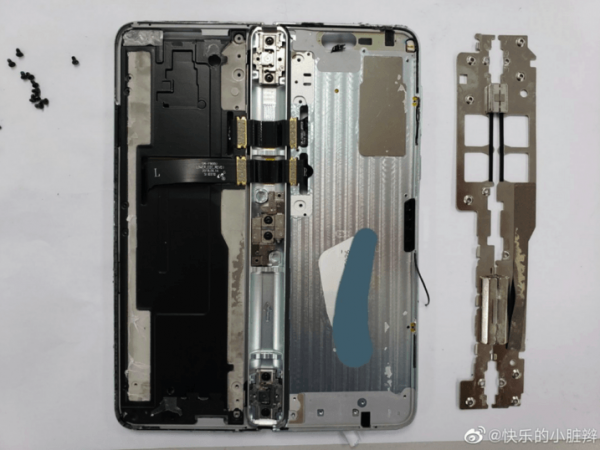

另外,在轉軸部分我們也留意到三個鉸鏈模塊(它們比我想像中更整齊),三個模塊均由螺絲固定,估計是為了防止手機在掉落時對鉸鏈造成機械傷害。而在鉸鏈上層,我們還留意到還有一塊金屬擋板用於防止雜物進入鉸鏈區域內。

不過,儘管這塊擋板能防止外來雜質進入手機內部,但手機外部連接處仍有兩條肉眼可見的縫隙。從這次拆解的內部結構看,此前《The Verge》的評測機所遇到的「螢幕凸起」問題應該是雜物進入了內螢幕和鉸鏈擋板之間,從而導致螢幕凸起被毀。

這也側面反映了Galaxy Fold的設計缺陷。兩層結構和鉸鏈之間存在不小的縫隙,這條縫隙足以讓沙子、液體進入手機內部,而這些雜質同時也可能會對內螢幕造成不可修復的損壞。

總體而言,從這次拆解我們能看到,三星在給Galaxy Fold實現先進的造型同時,也對手機的內部設計做了不少考量和妥協,分離的主板、電池、鉸鏈⋯⋯這些新零件都有別於傳統的智慧手機。

但很顯然,複雜的構造也就代表更高的維修成本,這也意味著三星還需要耐心去打磨之後產品的設計,畢竟要維修一台價值2,000美元的手機,可不是一件小成本就能完成的事。
