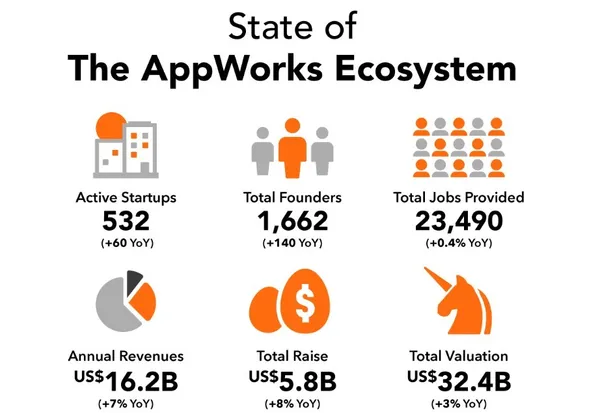

AppWorks生態系成績。
圖/ AppWorks提供。

AI行銷、網紅經濟題目當道

盤點AppWorks本屆的創業題目,以AI數位行銷、網紅創作者經濟為焦點。

比如來自新加坡的廣告投放平台SoMin.ai,聚焦社群媒體,透過AI分析內容素材與地域特性,以此提升定向廣告的精準度,成立至今已獲得汽車大廠奧迪(Audi)、寶僑家品(P&G)和Dentsu日本電通等客戶的肯定。

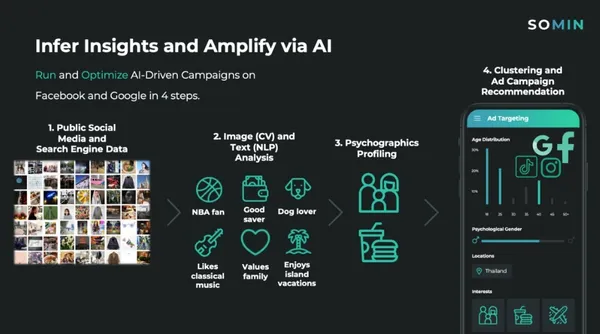

SoMin.ai工作流程圖。
圖/ 取自Linkedin。

Storipress則是專門為文字內容行銷者降低工作流程的AI平台,除了能根據目標客群的需求、品牌風格協助構思文章內容,還能依照不同社群媒體的格式,自動化調整文章內容並且發布至相對應的媒體平台。目前,Storipress的月活躍用戶數已經破千,可協助品牌主在文章製作過程中把效率提升42%。

還有幾家新創看好網紅經濟的長遠發展,例如CreatorDB,主打一站式網紅搜尋、數據分析以及置入廣告的平台,鎖定影音創作型態的Youtuber。

成立至今,CreatorDB的年增長率達5倍,並且在創業1年半後實現獲利,今年營收估計可達350萬美元(換算約新台幣1.1億元)。他們的搜尋與分析能力,已經吸引Surfshark、Notion、Acer等知名品牌主與其合作。

至於VGV Media Asia(圈粉行銷科技),則是主打與品牌、網紅創作者共創內容的一站式策略網紅行銷服務,目前與超過60萬組來自台灣、新加坡、馬來西亞、菲律賓、日本、香港的網紅合作,以及與UNIQLO、Tripadvisor、Pinkoi等560家品牌主合作。

VGV Media Asia團隊表示,今年已經創下380萬美元廣告收入成績,接下來將擴展東南亞市場,預計未來3年內的收益將成長10倍。

VGV Media
VGV Media系統介面。
圖/ 曾令懷攝影

ESG、元宇宙創業題目依然受到關注

PackAge+(配客嘉)是本屆唯一一家ESG新創,聚焦台灣網購與物流的一次性包裝浪費問題。目前已經串聯多家電商與線下零售店家,使用循環包材以減少每年超過8千萬件的網購包裝垃圾,並建立4,700個回收據點,國內知名半導體廠、全家都是PackAge+的長期合作客戶。

創辦人葉德偉表示:「配客嘉正進一步與台灣的半導體和電子組裝產業洽談使用循環性包材,期待從上游著手,在3年內取代35%的一次性耗材,有效協助企業降低碳排,加速綠色轉型。」

PackAge+(配客嘉)執行長葉德偉。
圖/ 蔡仁譯攝

另外,還有來自越南的Mimiland提供元宇宙服務,產品上線3個月內即吸引超過12萬名月活躍用戶,團隊預計明年的總用戶數將達1,000萬人。

相較於目前多數的Web3產品,Mimiland是全球第一個可支援超過1萬名在線用戶的元宇宙產品,現在同時保護日本啤酒SAPPORO等超過2百萬個NFT資產。

藉由今天的Demo Day場合,AppWorks董事長暨合夥人林之晨也表達對近一年的新創圈觀察:「AI技術是比較大的驅動力。」基於新的大型語言模型(LLM)推出速度會不斷加快,建議新創團隊要有清楚的北極星,在特定領域內協助某一群目標用戶解決痛點,且短期的作戰策略須更加靈活,確保自家服務方案能夠及時跟上技術的迭代。

往下滑看下一篇文章
晶片裡的「隱形守護者」!從車用、物聯網到AI人工智慧,看上峰科技如何靠I-fuse®打開新局
晶片裡的「隱形守護者」!從車用、物聯網到AI人工智慧,看上峰科技如何靠I-fuse®打開新局

在電動車的感測系統、物聯網中的無電池標籤,以及AI伺服器的高速記憶體修復技術中,都有一個極其微小、幾乎難以用肉眼辨識的元件,默默地發揮關鍵作用。它負責確保系統功能的正確運作,並保護資料的安全性。這個不起眼卻不可或缺的元件,就是「單次可燒錄記憶體」(OTP)。

想像一下,當你坐在自動駕駛的電動車裡,這台移動的智慧裝置正以每小時100公里的速度行駛。它的感測系統、電池管理與安全控制,全仰賴晶片裡的數十億個電晶體協同運作。然而在這些肉眼不可見的微觀世界中,有一個被稱為「功能保險絲」的關鍵元件,如果它的數據在出廠後因高溫或電壓變化而悄悄「跑掉」,將可能在高速行駛下可能造成無法挽回的危險 。

當晶片製程往先進節點發展,傳統OTP技術隨製程微縮而暴露出可靠度與壽命的瓶頸。過去在成熟製程表現穩定的方案,進入7奈米或更先進的製程後,讀取壽命竟從理論上的「無限次」驟降至僅能維持數秒,突顯現有技術難以因應先進製程需求,對需要長期穩定運作的車用與工業應用而言是不可承受的風險。作為矽智財供應商的上峰科技,正是專注於這項關鍵技術的代表之一,其專利OTP技術已被應用於車用電子、物聯網裝置、AI與高可靠性工業設備等多個領域,為全球客戶提供穩定且可持續的解決方案 。「我們的目標是讓OTP在先進製程中一樣可靠,甚至比以前更好。」上峰科技創辦人暨董事長莊建祥開門見山地說。

以電遷移取代爆炸,上峰科技重寫OTP的可靠性

不同於傳統電子熔絲(eFuse)依靠高電流「爆炸式」燒斷導體,或反熔絲(Anti-fuse)以高電壓擊穿氧化層,上峰科技的I-fuse®解決方案採用低於熔斷點的熱輔助電遷移機制。簡單來說,就是用較低的電流與電壓,讓金屬原子在導線內緩慢遷移並改變阻值,而不是粗暴地炸斷它。

莊建祥解釋到,不同於eFuse的「爆炸式」斷裂,I-fuse®的方式更像是一種「緩慢推動」金屬原子的遷移,過程溫和卻能精準改變阻值。因為沒有爆炸,自然就沒有金屬碎屑或自我接回的風險,編程狀態因此能長期保持穩定;而在過程中所需的電壓與電流也遠低於傳統技術,無需高壓電路與內建電荷泵,讓系統設計更簡潔、功耗更低。

他進一步談到,I-fuse®還能在讀取過程中模擬燒錄狀態,所謂的"假燒”,產生類似靜態隨機存取記憶體(Static Random-Access Memory, SRAM)的重複讀寫測試模式,對整個OTP區塊進行全面檢測,確保每一顆出廠的OTP在進入車用或其他高安全性應用之前,都已經通過完整的可靠度驗證,以達成"零缺陷”。過去十多年,I-fuse®已在多種製程節點完成驗證,包括成熟製程與高介電常數金屬閘極(High-k Metal Gate, HKMG)節點。2023年,上峰科技也曾宣布I-fuse®成功在12奈米鰭式場效電晶體(Fin Field-Effect Transistor, FinFET)製程完成矽驗證,不僅延續低成本與設計彈性的優勢,也證明即使在先進製程下,仍能以極小面積支援業界優異的低操作電壓,且無需額外光罩與電荷泵。

不過隨著製程微縮,金屬線寬與高度同步縮小,對爆炸式燒斷的OTP而言是嚴峻挑戰,卻讓 I-fuse®的電遷移機制更得心應手,莊建祥表示當線條越細,越容易在低電壓下完成燒錄,因此上峰科技有足夠的信心能直接從12奈米跨入7奈米,並規劃向3奈米、甚至環繞式閘極(Gate-all-around, GAA)與FinFET架構前進。

計畫助攻跨入7奈米,I-fuse®應用版圖持續擴張

上峰科技聚焦標準邏輯製程,I-fuse® 助力解決晶片製程轉換關鍵挑戰。
上峰科技聚焦標準邏輯製程,I-fuse® 助力解決晶片製程轉換關鍵挑戰。
圖/ 數位時代

而這次的跨越,正是因為有經濟部產業發展署推動的「驅動國內IC設計業者先進發展補助計畫」(以下簡稱晶創IC補助計畫)協助。莊建祥坦言,對規模不大的IP業者而言,先進製程開發風險高、投入成本大,如果沒有外部資源挹注,很難同時負擔研發與驗證。「晶創IC補助計畫」不僅減輕了資金壓力,更讓上峰科技能集中火力解決7奈米製程的關鍵挑戰,包括更嚴格的設計規範與更密集的繞線限制。

「只要製程允許,我們的技術就能做。」莊建祥強調,I-fuse®採用晶圓廠提供的標準邏輯製程材料,不需改變製程或額外光罩,因此對製程轉換的適應速度遠優於其他OTP技術。「別人可能要花三、四年才能適應新的製程架構,我們幾乎可以無縫切換。」

OTP雖小但其用途極廣。在車用感測器中,它是確保不同零件出廠後能進行精準校正的關鍵;在 AI 伺服器與高速運算晶片裡,它能修補記憶體陣列中損壞的位元,延長晶片壽命;在物聯網無電池的裝置中,I-fuse®以極低讀取電壓(0.4V / 1µW)就能運作,適合能量收集環境。莊建祥更明確指出,I-fuse®未來將持續鎖定Wi-Fi裝置、微控制器單元(Microcontroller Unit, MCU)等對低功耗與高可靠性有高度需求的市場,與現有的車用與工業應用形成互補布局。

在全球晶片供應鏈中,OTP 是與輸入/輸出函式庫(I/O Library)、標準單元庫、靜態隨機存取記憶體編譯器(SRAM Compiler) 並列的「四大基礎 IP」之一,幾乎每顆晶片都需要。掌握這項技術,不僅是產品設計的靈活度,更關乎先進製程的導入速度與成本控制。上峰科技的策略是在穩固現有國際客戶基礎上,藉由「晶創IC補助計畫」加速進入7奈米,並持續向更先進節點前進。透過低功耗、高可靠性的 I-fuse®,讓臺灣有機會在先進製程OTP技術上,取得與國際一線供應商並肩甚至領先的地位。

「我們希望成為各種應用場景中,最可靠、最靈活的OTP解決方案。」 莊建祥說。從成熟製程到 7 奈米,從車用到AI與IoT,這顆小小的OTP正承載著臺灣在先進製程中的另一項關鍵優勢。

|企業小檔案|
- 企業名稱:上峰科技
- 創辦人:莊建祥
- 核心技術:專注於OTP矽智財的研發
- 資本額:新台幣2億元
- 員工數:46人

|驅動國內IC設計業者先進發展補助計畫簡介|
由國科會協調經濟部及相關部會共同合作所提出「晶片驅動臺灣產業創新方案」,目標在於藉由半導體與生成式AI的結合,帶動各行各業的創新應用,並強化臺灣半導體產業的全球競爭力與韌性。在此政策框架下,經濟部產業發展署執行「驅動國內IC設計業者先進發展補助計畫」,以實質政策補助,於113年鼓勵業者往AI、高效能運算、車用或新興應用等高值化領域之「16奈米以下先進製程」或「具國際高度信任之優勢、特殊領域」布局,以避開中國大陸在成熟製程的低價競爭,並提升我國IC設計產業價值與國際競爭力。
