近來，來自新加坡的新創MetaOptics Ltd可謂是喜事連連。先是今年9月在新加坡交易所凱利板上市，首日股價便大漲25％，市值更在一個月內迅速突破1.1億新幣；接著又在10月遠征台灣，參與2025亞洲創新盃，並奪下「最佳創新獎」。
MetaOptics究竟是做什麼的？為什麼能受到廣大注目？
超穎透鏡取代傳統笨重鏡頭，掀光學革命

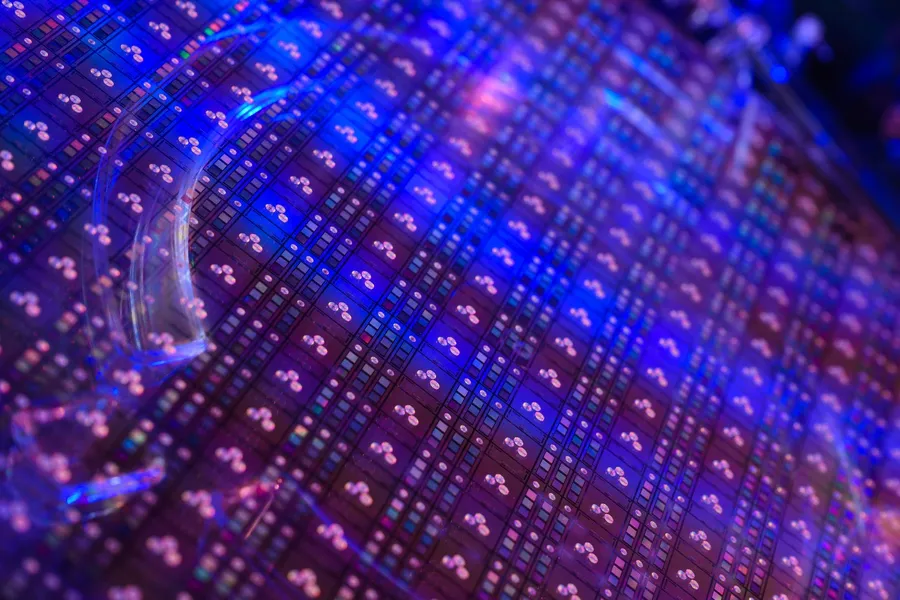

MetaOptics的核心技術，是利用半導體製程在12吋玻璃晶圓上，製造超穎透鏡（Meta Lens）。所謂超穎透鏡，是利用表面上微小的柱狀結構，來操控光線的路徑和速度，即使沒有傳統鏡片的折射，也能完成聚焦成像。而這種超薄平面光學元件，能取代傳統笨重的多層鏡頭，大幅減少體積和重量，讓手機告別「凸眼怪」。
MetaOptics Ltd共同創辦人暨副執行長蔡昊澎強調，傳統手機的鏡頭模組需要多層透鏡堆疊，鏡頭厚度大約為9毫米，容易凸出機身，「但MetaOptics的超穎透鏡，相機堆疊厚度可以減少4到5毫米，能徹底解決美觀和設計上的問題，而且以後未必一定是圓形，反而能配合裝置需求調整形狀，所以被視為手機、感測器與穿戴裝置中下一代的光學解決方案。」
MetaOptics Ltd共同創辦人暨執行長程章金（Mark Thng）進一步解釋，超穎透鏡可以使用電子束微影、DUV（深紫外光）微影或奈米壓印等技術來製造，並搭配矽、二氧化鈦等材料。但MetaOptics選擇在12吋的玻璃基板上，使用DUV曝光和乾蝕刻的方式，「我們成功刻印出數十億個很微小的奈米柱，優於目前市場上主流的奈米壓印技術。壓印是很難達成小於120奈米又垂直穩定的結構。」
此外，在將半導體製造工藝引入光學元件生產之餘，MetaOptics還具備「一條龍」的能力，能提供從設計到交付的完整解決方案。蔡昊澎指出，團隊設計、模擬出超穎透鏡後，能快速製作、少量生產，用於快速驗證設計，「我們涵蓋了超穎透鏡價值鏈的所有環節，所以被稱為『世界最垂直』的平面透鏡公司。」
令人驚訝的是，在上市前，MetaOptics僅有三名成員，即便上市後，目前也僅有五位同仁，「但我們的團隊背景堅實。」程章金過去曾擔任新加坡科技研究局（ASTAR）顧問，曾協助研究局投入奈米光學與超構材料研究，在耕耘過程中，隨著超穎透鏡製程逐漸成熟，才帶領團隊創立MetaOptics；具備工程和企業管理背景的蔡昊澎（Aloysius Chua），甚至曾在新加坡武裝部隊擔任突擊隊員，具備在高壓環境下快速解決問題的能力；財務長Chu Wee Liat曾待過淡馬錫子公司的投資部門，負責管理上億美元的併購，問他為什麼甘願辭去高薪職位，加入MetaOptics？「我堅信，我們會是下一個『獨角獸』！」
結盟台灣供應鏈，布局共封裝光學、可調式超穎透鏡
程章金深知，台灣擁有強大的半導體供應鏈，因此未來，MetaOptics一方面積極與台灣合作，期望有更多資源、資金的鏈結。包括第一台直寫式雷射光刻設備已運抵台灣，以便與夥伴品頡奈米科技，共同進入晶片共封裝光學（Co-Packaged Optics，CPO）領域；同時，MetaOptics積極與工研院、AI公司交流，投入非接觸式指紋識別、手勢識別等解決方案的研發，「台灣是全球晶片和半導體前端供應鏈的中心，產業對半導體工藝非常熟悉，我們做的事情，完全不需要多做解釋，就能獲得共鳴。」之後MetaOptics還計劃在台灣建立小型生產基地，以充分利用台灣成熟的供應鏈。
另外，MetaOptics也正致力投入可調式超穎透鏡的研發，主要是透過在金屬上施加電流，以調整反射率達到遠近調焦，等於用一顆「活的」透鏡，取代手機後置的四到五顆「死的」堆疊鏡頭，「我們非常看好超穎透鏡在智慧型手機、智慧眼鏡、AR與VR設備和電動車等領域的應用。」程章金期待，MetaOptics能將半導體製程的精密和效率，全面帶入光學元件的製造，真正開創一個「單鏡頭」取代「多鏡頭」的輕薄智慧時代。
