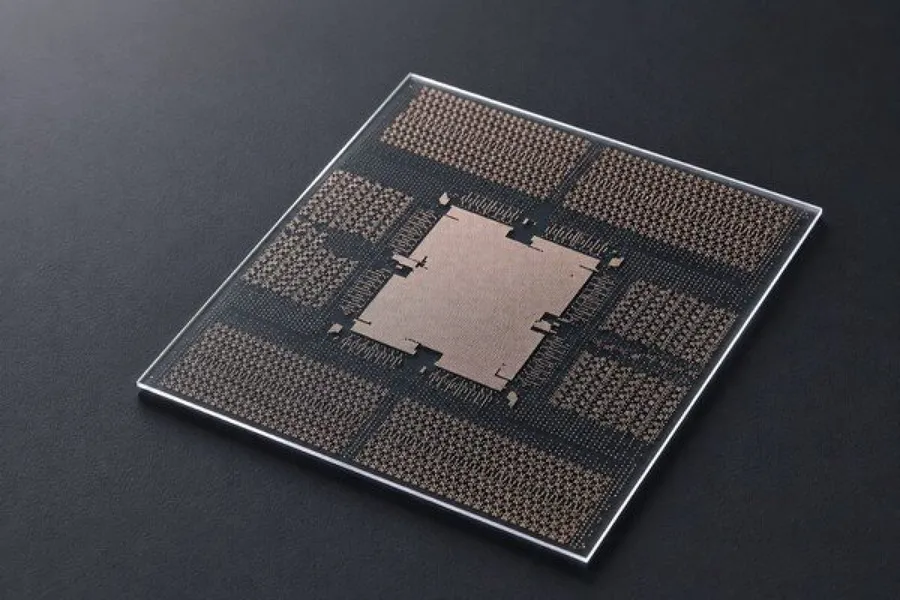

AI與高效能晶片越做越大，傳統有機基板面臨物理極限，玻璃基板因此被視為下一代先進封裝的重要候選材料。但玻璃通孔（TGV）等技術挑戰，使玻璃基板遲遲無法大規模商業化。韓國玻璃與電子零組件業者JNTC近期在玻璃通孔填銅技術取得突破，將過去需要半天甚至一天的製程，縮短至幾分鐘。
據韓國科技媒體《The Elec》10月6日報導，JNTC已將2mm玻璃基板的通孔填銅製程，從業界動輒半天到一天的工時，壓縮到數分鐘等級。
這款2mm產品已於今年6月完成開發，並通過美國終端客戶的品質驗證，以及日本凸版印刷（TOPPAN）的生產效率驗證。JNTC計畫2027年開始量產供貨，並透過新廠擴充產能。外界推測，終端客戶可能是博通（Broadcom）。
玻璃基板為何難量產？關鍵卡在TGV填銅技術！
玻璃基板的構想，是利用玻璃本身的材料特性，改善大型、高密度半導體封裝遇到的問題。傳統封裝基板大量使用有機材料，但當封裝尺寸不斷放大，不同材料之間熱膨脹係數不一致，會增加基板翹曲、出現裂痕的風險。
玻璃更為平整、不容易翹曲的特性，使它成為新的基板材料候選。但玻璃本身不導電，必須先製作大量微米級通孔，再透過金屬化製程形成導電通道，才能連接基板上下兩側的電路。這就是玻璃通孔（TGV）技術。
銅沒有完整填滿，就會產生空洞（void）；填完後銅的表面若向內凹陷（dimple），同樣是缺陷。這些瑕疵都可能影響後續封裝製程與可靠度。隨著玻璃基板的厚度需求逐漸邁向2mm以上，如何完好無缺地填銅，成為玻璃基板的技術核心。
半天製程縮至幾分鐘，JNTC靠2大技術突破瓶頸
JNTC這次沒有公布完整的技術細節，不過分享了兩個核心關鍵。 第一個是孔的形狀。 一般的通孔是筒狀，JNTC採用的則是類似沙漏的結構，讓孔洞中間較窄、上下兩端較寬。公司表示，這種結構有助於讓填入的銅受到上下兩側結構支撐，提升填孔穩定性。
第二個是自有的金屬化製程。 JNTC指出，該技術能降低填銅過程中的空洞與向內凹陷問題。韓媒《亞洲經濟》7月引述JNTC說法指出，這款2mm產品的量產良率約94%，且採用單片完整玻璃製成，並非將兩片1mm玻璃貼合。
JNTC於2024年才跨入半導體玻璃基板，2025年10月完成首條玻璃通孔產線，今年6月19日發布2mm開發成果。該公司宣稱是業界第一家具備0.3mm到2.0mm完整厚度產品線的廠商，3mm版本仍在開發中。
JNTC搶攻玻璃基板代工，27家客戶簽NDA、2027年拚量產
JNTC正積極拓展玻璃基板業務，將自己定位成這個領域的代工廠，依客戶需求客製化線路圖案、孔徑與間距、玻璃與鍍層厚度，專為基板業者、半導體封測業者與晶片業者代工玻璃核心。目前已與27家公司簽署保密協議，其中7家是終端需求方，包含全球大型科技業者與IDM（整合元件製造商）。
產能方面，JNTC在韓國京畿道華城市的既有廠房設有一條試產線，月產能約1萬至1.2萬片。公司並已與慶尚北道、金泉市簽署MOU，2030年前投資3,470億韓元（約合新台幣82億元）建新廠，2027年下半年動工，初期規劃2至3條產線、可擴充至10條以上，以滿足客戶2028年中開始的初期商用需求。
JNTC也積極尋找商業化合作夥伴。博通與日本凸版印刷（TOPPAN）在新加坡成立合資企業AST（Advanced Substrate Technologies），該公司今年9月29日啟用新加坡首座高階FC-BGA基板廠；AST在7月與JNTC簽署MOU，雙方將合作推動玻璃基板的商業化。
玻璃基板量產競賽升溫！欣興、群創、宸鴻進度如何？
JNTC的技術突破，未必意味著玻璃基板的量產競賽已經分出勝負，競爭對手同樣在積極布局。SKC旗下Absolics的美國喬治亞州廠預計2026年底啟動商業化量產；三星電機規劃2026年量產高階SiP（系統級封裝）用玻璃基板，樣品據傳已送交蘋果與博通。
台廠則多集中在技術開發與客戶驗證階段。欣興（3037）已布局玻璃通孔相關專利，預計2026年展開玻璃基板樣品驗證；群創（3481）據報與台積電、揖斐電（Ibiden）共同驗證玻璃核心基板導入下一代CoWoS先進封裝的可行性；宸鴻（TPK-KY，3673）則投入玻璃通孔試產線建置，原定今年9月初展開試產。
