IBM開發出第一個5奈米製程晶片,效能提升40%、電力消耗節省75%
IBM開發出第一個5奈米製程晶片,效能提升40%、電力消耗節省75%
2017.06.08 | IBM

兩年前才開發出全球首個7奈米製程晶片的IBM,這次與晶片商GlobalFoundries和三星合作研發晶片再有突破進展。他們成功開發出五奈米製程晶片,且性效能表現更好。透過新技術,指甲大小的晶片可容納300億顆電晶體,相較兩年前7奈米製程的技術,相同面積僅能容納200億顆電晶體。該技術一旦成熟,將有助於人工智慧、物聯網和雲端計算等領域發展。

電晶體新技術讓晶片擁有更多「運算大腦」

一直以來驅動半導體技術進步的摩爾定律,隨著近來晶片技術進步趨緩的情形,似乎快達到極限。在現有通用的10奈米製程晶片,按照摩爾定律,下一代應縮小至7奈米。而IBM這次不僅打破僵局,新研發的5奈米製程晶片甚至已經超越摩爾定律的標準。

而IBM之所以能同時縮小晶片尺寸、卻又不影響效能的原因,在於其採用了新技術「環繞式閘極場效電晶體(GAAFET)」。

Silicon nanosheet transistors at 5nm.jpg

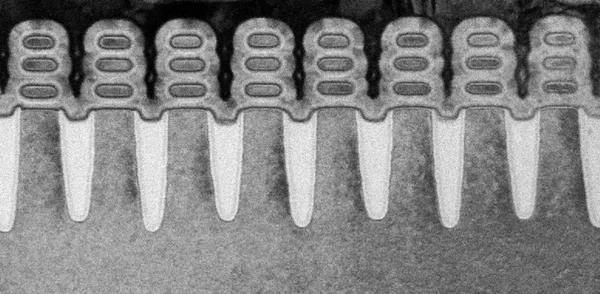

IBM最新5奈米電晶體側面圖。其首次採用堆疊矽奈米薄層作為電晶體設計,讓晶片的性效能皆優於目前已商用的10奈米製程晶片。
圖/ IBM

閘極(gate)是電晶體中控制電流開關的部位,該設計也是影響電晶體尺寸的關鍵之一。一直以來,電晶體都是設計成扁平狀,而閘極位於電流通道上方。為了縮小電晶體尺寸,後來晶片商將通道設計成魚鰭狀、垂直於基板(substrate),並將閘極覆蓋於通道上方,被稱作「鰭式場效電晶體(FinFET)」。

而IBM希望透過進一步縮小通道和閘極的距離,再縮小電晶體尺寸。其透過奈米薄層將閘極包圍在通道周圍,閘極數量因此從過去的三個增加為四個,閘道通道量也較過去更大。

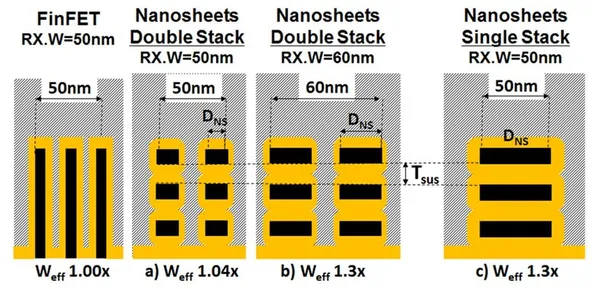

受限於設計,FinFET(左)的閘道通道較GAAFET的還要少,在電晶體排列更緊密、電流通過量變更大的情況下,採GAAFET的晶片性能更高、尺寸也能縮小。
圖/ IBM

由於手機和電腦計算速度取決於晶片中的電晶體數量和通過的電流量,在電晶體排列更緊密、電流通過量變更大的情況下,採GAAFET的晶片性能更高、尺寸也能縮小。

正是如此,GAAFET被視為取代FinFET的下一代晶片設計。FinFET目前普遍被用於22奈米以下的晶片設計,最小約可製作出7奈米的晶片,若尺寸縮至5奈米,受限於晶片製程技術,電晶體排列過於緊密、無法讓足夠的電流通過,會導致性能下降。而採GAAFET的晶片尺寸極限為3奈米。

性能提升40%、電力消耗省75%

儘管兩年前IBM就研發出7奈米製程技術,但目前已經邁入商用階段的仍僅止於10奈米。例如,高通最新手機處理器「驍龍835」,就是第一個採用三星10奈米製程的晶片,該晶片也用於三星最新智慧型手機Galaxy S8。

在性效能表現上,採新技術的5奈米製程晶片,相較10奈米製程晶片,性能可提升40%,或是可省下75%的電力消耗卻能達到相同效能,即電量消耗為過去的1/4倍。

該技術也讓晶片的電晶體密度突破以往。IBM表示,新技術讓僅約指甲大小的晶片(50平方毫米)可容納300億個電晶體,以過去7奈米的製程技術來說,同樣大小僅能容納200億個電晶體。

儘管新技術令人期待,但IBM表示,5奈米製程目前仍在開發階段,距離商用還有一段時間。

資料來源:ArstechnicaThe VergeCNET

關鍵字: #IBM #半導體
