Google Pixel系列已經成為AI手機的代名詞,上一代Pixel 9系列也創下不俗的銷售成績。

Pixel 10系列在外型上沒有太大變化,但換上了Tensor G5處理器,採台積電3奈米製程,力求讓AI演算速度效能更佳,相機更加入AI演算大法,讓變焦推升到100倍。

《數位時代》取得實體機,體驗Google Pixel 10 Pro XL嶄新的設計和功能。

Google Pixel 10 Pro XL
Google Pixel 10 Pro XL綠玉色。
圖/ 隋昱嬋攝影

硬體外型:不沾指紋,變更重了?

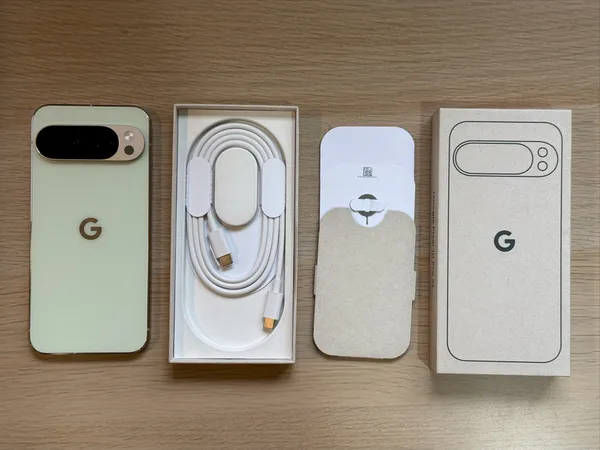

Google Pixel 10 Pro XL的盒裝物依照慣例相當簡單,僅附上充電線、退卡針和說明書。

Pixel 10 Pro XL 盒裝物
Pixel 10 Pro XL 盒裝物。
圖/ 隋昱嬋攝影

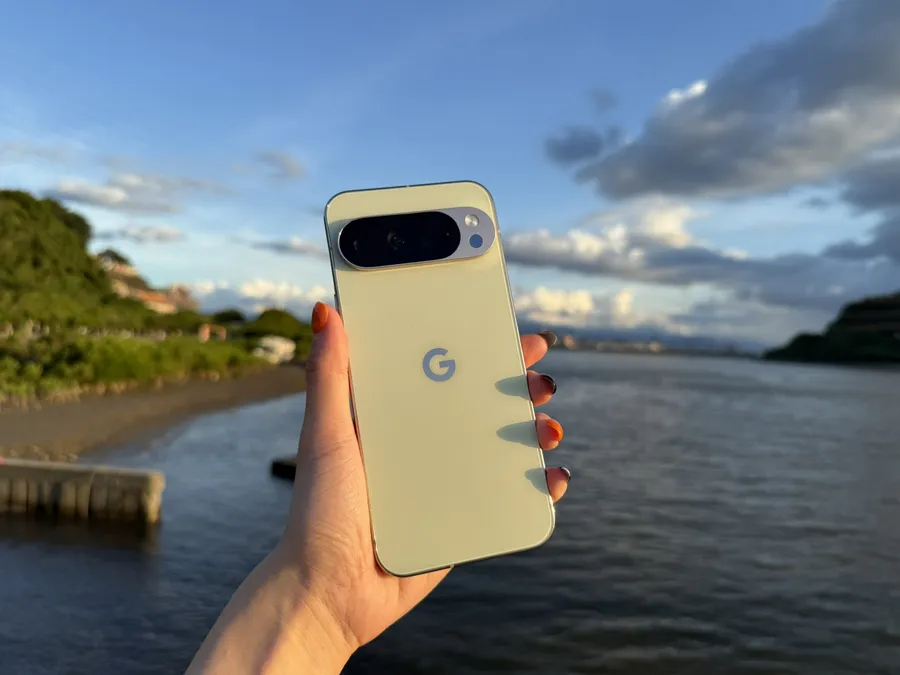

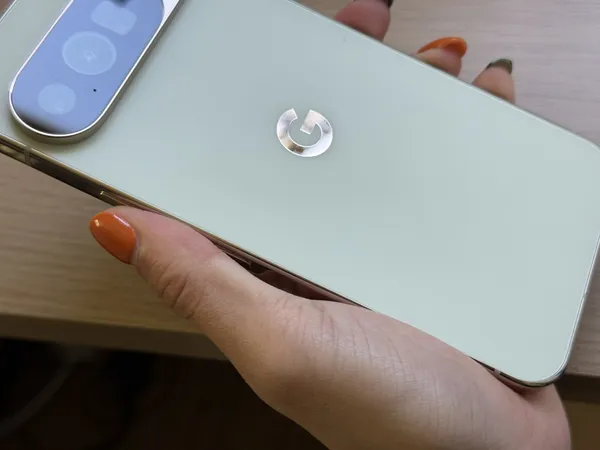

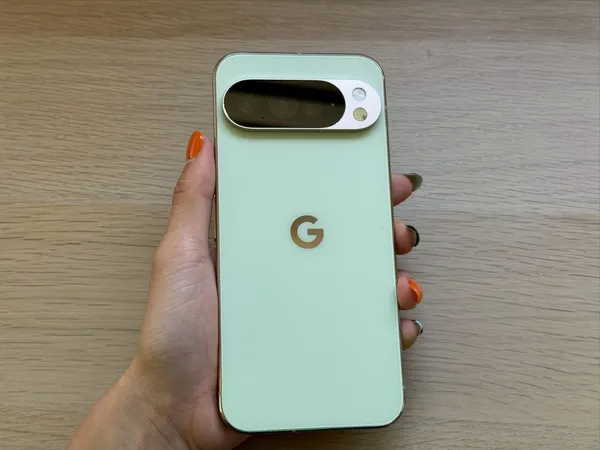

《數位時代》本次取得的機型為Google Pixel 10 Pro XL綠玉色,偏粉嫩的淺綠霧面磨砂機背,搭配淡淡金色拋光金屬邊框。值得一提的是,採用抗指紋塗層有效減少手指油污殘留,實際使用上真的幾乎不沾指紋,甚至掌心有汗或者擦了護手霜,都不太會黏在機背上,就算有輕微指紋也不明顯。

Google Pixel 10 Pro XL
Google Pixel 10 Pro XL綠玉色。
圖/ 隋昱嬋攝影
Google Pixel 10 Pro XL
Pixel 10 Pro XL背蓋觸感佳,幾乎不沾指紋。
圖/ 隋昱嬋攝影

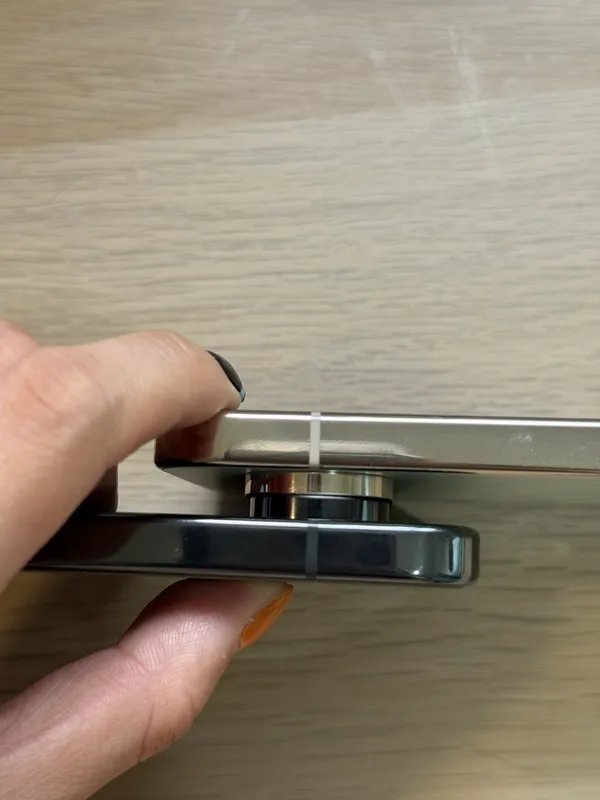

和上一代Pixel 9 Pro XL相比,單看外型差異不大,僅相機模組大小有相當細微的差距。機身厚度維持和上一代相同的8.5mm,但重量從221克增加到232克,整整重了11克,外界推測是和電池模組變重有關,作為比較,iPhone 16 Pro Max為227公克。

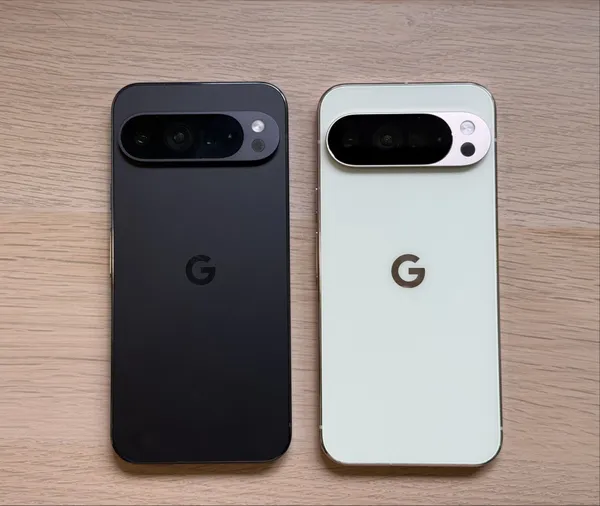

Google Pixel 10 Pro XL上代對比
Pixel 10 Pro XL(右)和Pixel 9 Pro XL(左)外型幾乎相同。
圖/ 隋昱嬋攝影
Google Pixel 10 Pro XL上代對比
Pixel 10 Pro XL(上)相機模組比Pixel 9 Pro XL(下)更薄一點。
圖/ 隋昱嬋攝影

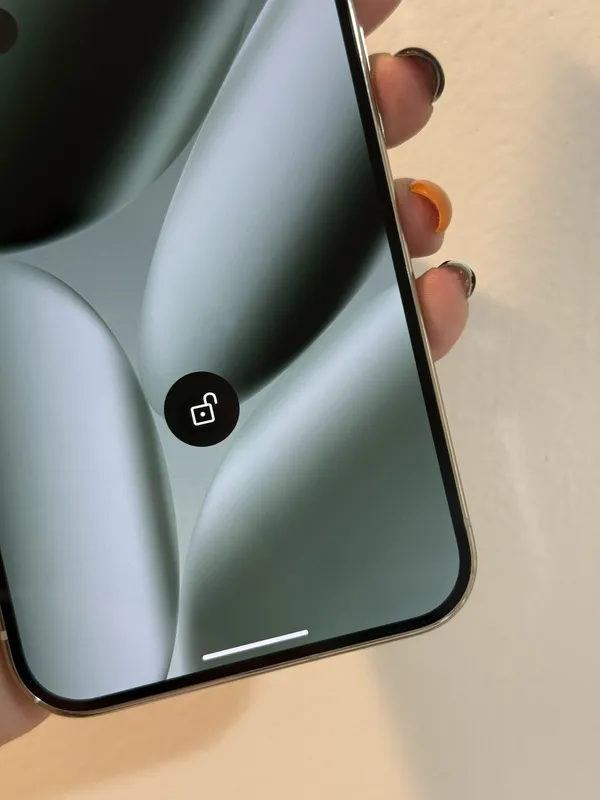

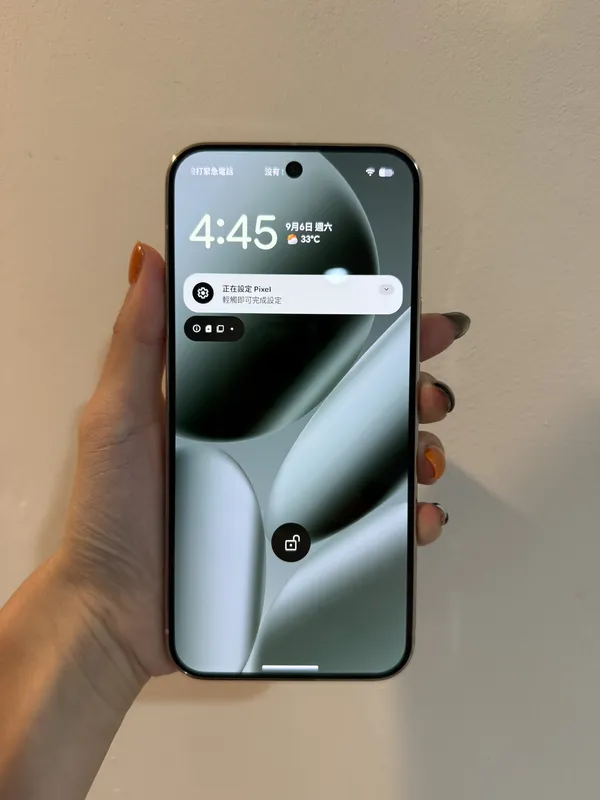

Pixel 10 Pro XL採用6.8吋螢幕20:9 顯示比例,擁有1,344 x 2,992高解析度,採用支援1 ~ 120Hz自動更新率,螢幕峰值亮度高達 3,300 nits,超越前代 Pixel 9 Pro XL 的 2,469 nits 的紀錄。實際使用色彩相當鮮亮對比度高,在戶外強光環境下仍能清晰顯示。

Pixel 10 Pro XL 螢幕
Pixel 10 Pro XL 螢幕為6.8吋。
圖/ 隋昱嬋攝影
Pixel 10 Pro XL 螢幕
Pixel 10 Pro XL 螢幕邊框。
圖/ 隋昱嬋攝影

規格效能:續航力變化不大,升格無線充電

Pixel 10 Pro XL採用的Tensor G5處理器是首度採用台積電3奈米製程,實際體驗感覺流暢度表現良好,AI功能速度提升,不過續航力沒有明顯變化。

雖然這一代電池容量小幅升級,從上一代的5,060mAh升到5,200mAh,實際測試,玩MMORPG遊戲一小時電量大約下滑10%,續航力普通。不過散熱表現不錯,玩遊戲時或拍照半小時以上,手機都沒有太明顯發熱的情況。

Google Pixel 10 Pro XL遊戲畫面
Pixel 10 Pro XL玩遊戲測試。
圖/ 隋昱嬋攝影

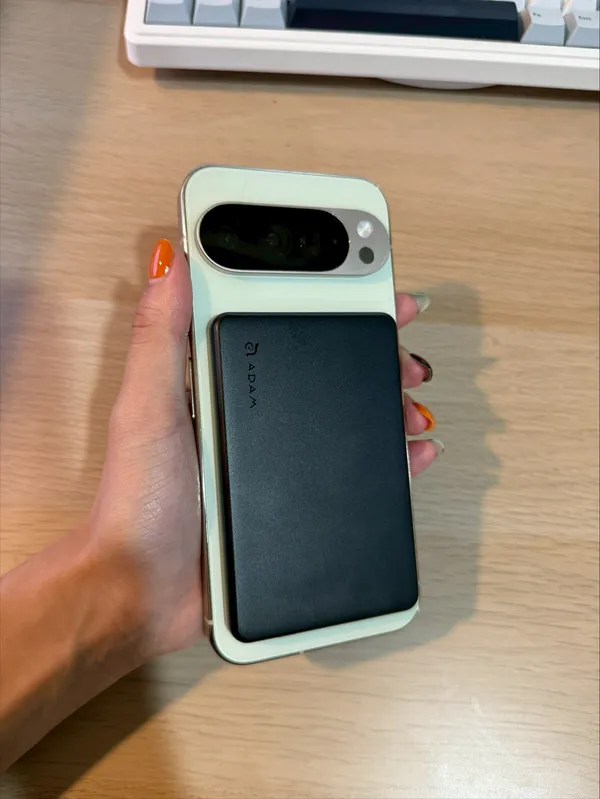

而這次相當大的變化是終於能無線充電了!支援最高15W Qi2無線充電,而且還提供「 Pixelsnap」,也就是iPhone機背的圓形MagSafe,同樣可以使用磁吸充電功能,不用購買磁吸保護殼。

Google Pixel 10 Pro XL磁吸
Google Pixel 10 Pro XL新增Pixelsnap磁吸線圈。
圖/ 隋昱嬋攝影

相機拍照:靠AI解鎖百倍變焦,多倍數全天拍攝效果

相機規格和上一代相同,主鏡頭5,000萬畫素,4,800萬畫素超廣角鏡頭,4,800萬畫素長焦鏡頭,配有0.5倍、1倍、2倍、5倍、10倍光學品質變焦,以及30倍數位變焦。

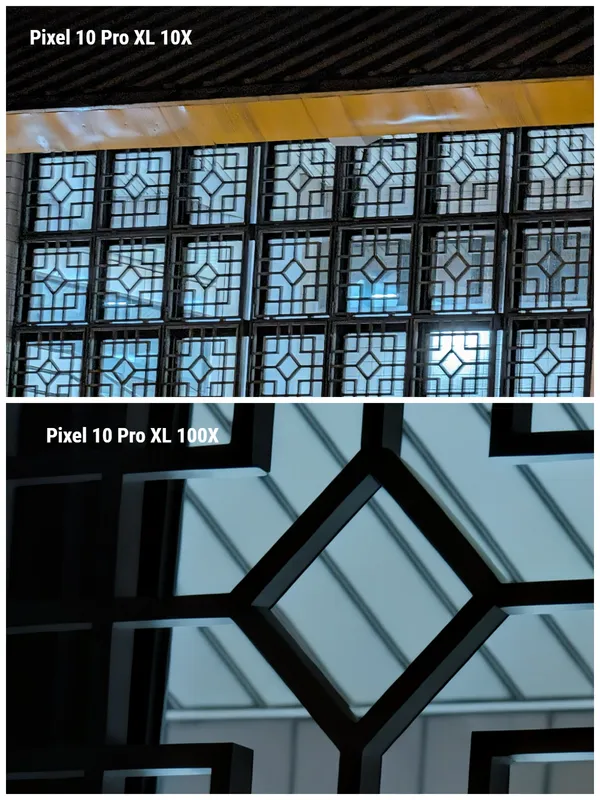

其中最受矚目的就是首度搭載的100倍AI變焦「ProRes Zoom」功能,使用前需要先在相機裡下載好模型,拍下照片後,會需要幾秒鐘等待AI演算完成,純靠AI加強拍攝效果。

實際測試,雖然100倍拍攝時很難控制手部晃動,但不論是白天還是夜晚,演算出的效果,包含光影、色彩都算可圈可點。

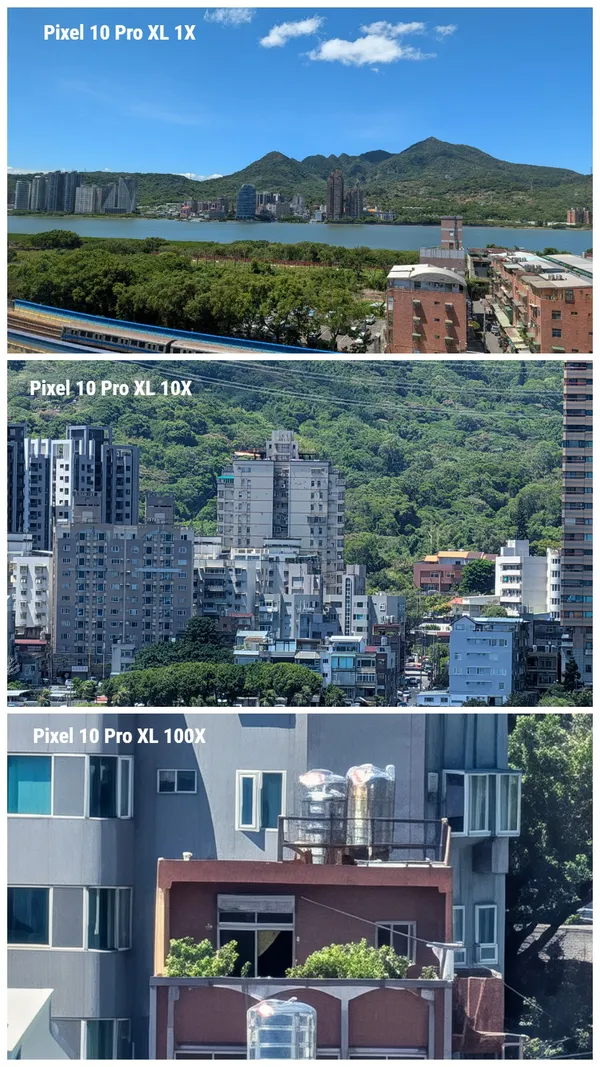

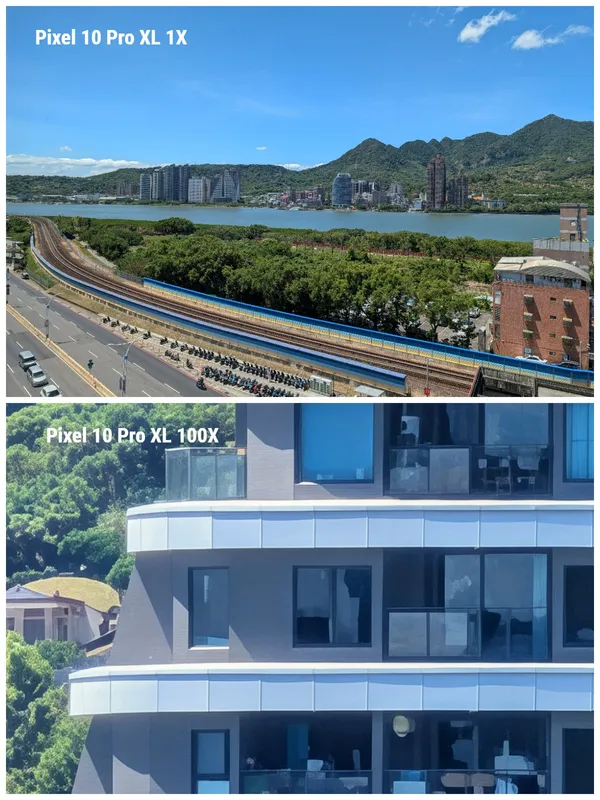

Google Pixel 10 Pro XL 100倍對比白天.jpg
Pixel 10 Pro XL 100倍變焦,白天拍攝效果。
圖/ 隋昱嬋攝影
Pixel 10 Pro XL 100倍白天對比.jpg
Pixel 10 Pro XL 100倍白天實際拍攝效果。
圖/ 隋昱嬋攝影

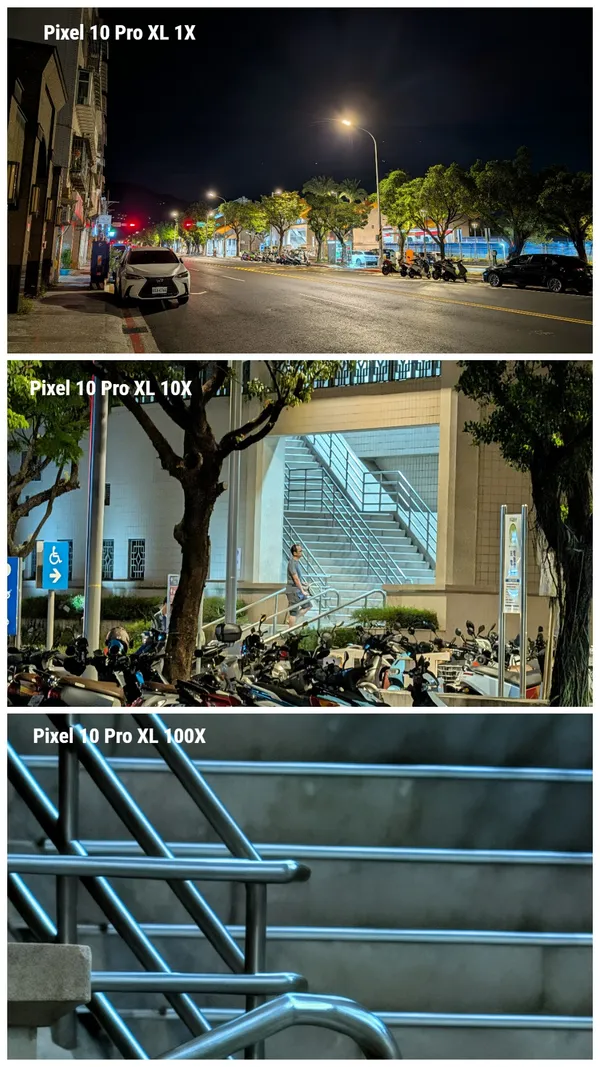

Google Pixel 10 Pro XL 100倍夜拍對比三張.jpg
Pixel 10 Pro XL 100倍夜拍效果對比。
圖/ 隋昱嬋攝影
Google Pixel 10 Pro XL 100倍夜拍對比.jpg
Pixel 10 Pro XL 100倍夜拍效果。
圖/ 隋昱嬋攝影

使用其他倍數在整天的拍攝體驗中,白天的色彩意外地顯得有些黯淡,在黃昏時則顯得相當鮮豔,光影表現優秀。

Pixel 10 Pro XL
Pixel 10 Pro XL白天拍攝色彩有些黯淡。
圖/ 隋昱嬋攝影

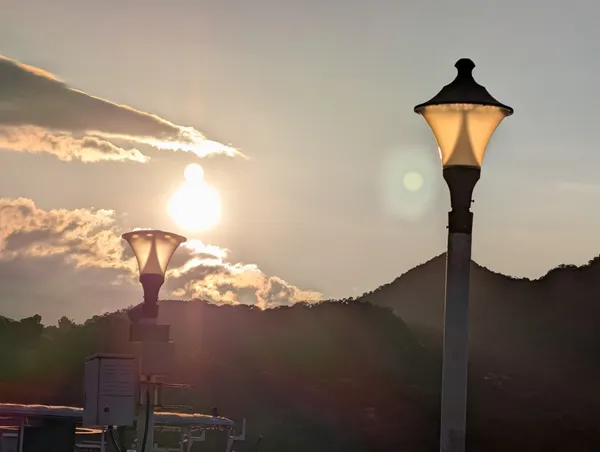

Pixel 10 Pro XL 黃昏
Pixel 10 Pro XL 黃昏5倍拍攝效果。
圖/ 隋昱嬋攝影
Pixel 10 Pro XL
Pixel 10 Pro XL黃昏拍攝效果。
圖/ 隋昱嬋攝影
Pixel 10 Pro XL 黃昏
Pixel 10 Pro XL 黃昏拍攝效果。
圖/ 隋昱嬋攝影
Pixel 10 Pro XL 黃昏
Pixel 10 Pro XL 黃昏10倍拍攝效果。
圖/ 隋昱嬋攝影

在所有倍數中,30倍的數位變焦拍攝最容易失真液化。

PXL_20250905_090552281 (1).jpg
Pixel 10 Pro XL 30倍。
圖/ 隋昱嬋攝影
PXL_20250905_092705299 (1).jpg
Pixel 10 Pro XL 30倍。
圖/ 隋昱嬋攝影
Pixel 10 Pro XL 30倍
Pixel 10 Pro XL 30倍。
圖/ 隋昱嬋攝影

夜拍效果表現不錯,光影稍嫌扁平,但色彩鮮豔不失真,天空也不會被演算到過亮如白晝。

Pixel 10 Pro XL 夜拍
Pixel 10 Pro XL 一般夜拍模式就能拍出不錯的動態光軌。
圖/ 隋昱嬋攝影
Pixel 10 Pro XL 夜拍
Pixel 10 Pro XL 夜拍細節鮮明,色彩不失真。
圖/ 隋昱嬋攝影
Pixel 10 Pro XL 夜拍
Pixel 10 Pro XL 夜拍5倍,被風吹動的植物不容易對焦。
圖/ 隋昱嬋攝影

AI功能:台灣還得等,拍照教練試玩

比較可惜的是,不少在發表會中公開的AI功能都還未開放台灣用戶使用,包含能分析畫面中動作提供協助的AI Agent「Magic Cue」,以及即時通話翻譯功能等。

目前能立刻上手試玩的新功能為「拍照指導」(Camera Coach),顧名思義能教你拍出好看的構圖照片。

Pixel 10 Pro XL Camera Coach

點開相機後,右上角有一個常駐的小相機按鈕,點按便可叫出拍照指導,它會先偵測眼前的畫面,提供幾種構圖選擇,例如對焦在後方物品上、全景、大特寫等,選擇後上方會有文字指令,一步步教你完成任務。

總結:單代差異不大,但延續優點、改善缺點

由於最受矚目的幾種AI功能目前尚未開放台灣使用,Pixel 10 Pro XL整體使用感受和上一代差異並不大。不過相對地,也沒有明顯短板出現,是一款可圈可點的旗艦手機。

售價資訊

Pixel 10:曜石黑、冰霜紫、香茅綠、靛藍色四款顏色,售價為新台幣$ 26,490元起
Pixel 10 Pro、Pixel 10 Pro XL:曜石黑、陶瓷米、月岩灰、綠玉色四款顏色,售價分別新台幣$ 33,490元起、$ 39,990 元起。
Pixel 10 Pro Fold:在台灣推出月岩灰色,售價為新台幣$ 56,990元起。
