「5D 記憶晶體」來了：一片玻璃塞進 360TB，壽命竟直逼 138 億年？

英國新創公司 SPhotonix 開發的 5D 記憶晶體技術，提供了一種幾乎能永久保存數據的創新方法。

什麼是 5D 記憶晶體？「玻璃儲存」時代來臨

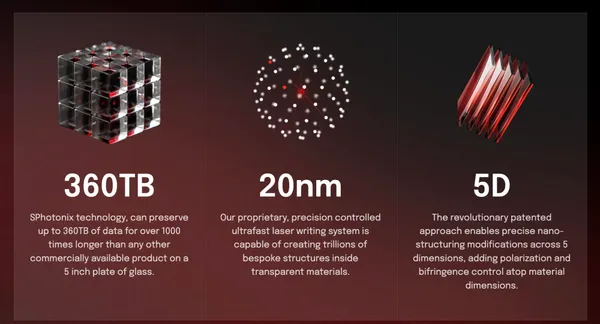

這項技術源自英國南安普敦大學（University of Southampton）長達 20 年的研發成果。其核心原理是利用「飛秒雷射」（femtosecond laser）脈衝，在奈米尺度下於熔融石英玻璃（fused quartz glass）內部蝕刻出微小的「體素」（voxels）。

之所以稱為「5D」，是因為除了傳統的三維空間座標（x, y, z）外，它還利用了奈米結構的「方向」（orientation）與「強度」（strength）來編碼資訊，達成五維空間的數據儲存。

驚人性能：5 吋玻璃片硬塞 360TB 資料

這塊看似普通的玻璃，性能強大到足以讓傳統儲存媒介相形見絀：

超長壽命 ：在攝氏 190 度的極端環境下，資料仍能穩定保存 138 億年。相較之下，一般光碟壽命僅 5 至 100 年，即便耐用的 M-DISC 也僅約 1000 年。

恐怖容量 ：單張 5 英吋的玻璃盤，儲存容量竟然高達 360TB。

物理防禦力 ：石英玻璃極其耐熱、抗輻射且耐化學腐蝕。此外，這種介質無需電力即可保存，且具備「物理隔離」（air gapped）特性，能有效防範勒索軟體攻擊。

取代磁帶？瞄準「冷數據」市場的終極方案

雖然這項技術聽起來很科幻，但它並非要取代你電腦裡的 SSD。SPhotonix 目前將其定位在「冷數據儲存」（Cold Storage）場景，專攻那些需要長期封存、不需頻繁讀取的檔案（如國家檔案、科學數據、金融紀錄）：

讀寫瓶頸 ：目前驗證原型機的寫入速度僅約 4MB/s，讀取約 30MB/s。官方計畫在 3 至 4 年內將速度提升至 500MB/s。

部署進度 ：SPhotonix 已正式走出實驗室，計畫在未來兩年內於資料中心啟動試點計畫。

設備成本 ：早期的寫入設備售價約 3 萬美元（約新台幣 97.2 萬元），讀取設備則約 6000 美元（約新台幣 19.4 萬元）。

這項技術先前也曾被用來儲存整組「人類基因組」，作為地球生命的數位備份，宛如一座「基因方舟」。隨著 SPhotonix 啟動落地計畫，未來人類文明的精華，或許真的能透過這些「水晶球」穿越時空，永遠流傳下去。
