賓士、奧迪、BMW都在談乘車體驗,CES2020汽車科技兩大趨勢觀察
賓士、奧迪、BMW都在談乘車體驗,CES2020汽車科技兩大趨勢觀察
2020.01.17 | 物聯網

今年的CES2020上,有超過10家的國際車廠、140多家汽車相關供應鏈業者參展,在電動車、無人車、車聯網等技術上較勁。共同的趨勢是:大家不再把重心放在「移動(Mobility)」,而是向外界展示汽車如何與日常生活更緊密結合。

趨勢一:不只是握方向盤,改變人與車的互動體驗

工研院產科國際所所長蘇孟宗觀察,今年CES智慧車輛,普遍聚焦在汽車、環境、生活的互動性,以及AI技術的深化應用。

在5G技術發展日益成熟下,未來十年,無人車技術將加速落地,車輛設計的邏輯也因此改變,BMW、奧迪(AUDI)、拜騰(Byton)都特別強調以人為核心的內部空間的體驗,紛紛提出「第四空間」概念。

特大螢幕就是一個最明顯的例子,像是首次推出電動概念車「Vision S」的SONY、中國電動車新創拜騰(Byton),都紛紛用上超大觸控螢幕取代傳統的儀表板。這片螢幕成為人車互動的新媒介,除了能顯示更多個人化的資訊,也代表功能更多元,像是拜騰的車載系統,就整合視訊會議、娛樂、健康等功能。(延伸閱讀:首款電動車正式量產,中國新創拜騰要用48吋超大螢幕挑戰特斯拉

拜騰

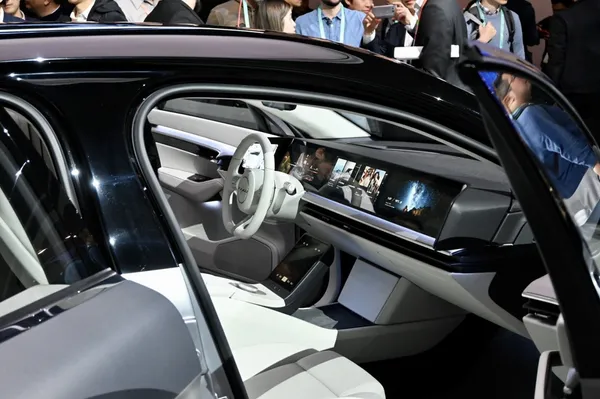

拜騰(Byton)、SONY紛紛都自CES上推出大螢幕設計,取代傳統儀表板,重新定義人跟車互動的方式。
圖/ 高敬原攝影

奧迪、BMW則花了更多力氣談體驗。

奧迪的概念車「Audi AI:ME」,在車內的曲面OLED螢幕中,整合眼球追蹤科技、語音輸入功能以及觸碰介面,乘客只需透過眼神示意,就能啟動導航、及車內資訊娛樂系統。舉例來說,乘車途中想訂外送,只需緊盯螢幕上菜單想吃的餐點,眼球追蹤科技會用兩台小型紅外線攝影機,追蹤乘客眼睛下方肌肉的運動,根據眼神位置來判定選項,Audi AI:ME甚至能自動計算時間與路程,讓乘客與餐點同時抵達目的地。

AUDI
奧迪的概念車「Audi AI:ME」,整合眼球追蹤科技、語音輸入功能以及觸碰介面,乘客只需透過眼神示意,就能啟動導航、及車內資訊娛樂系統。
圖/ 高敬原攝影

BMW 則展示了無人概念車款 i Interaction EASE ,值得注意的是,BMW將車輛外觀設計極簡化,目的就是要讓大家將注意力放在車內設計上。

座椅前方有一個全景抬頭顯示器,共有Explore探索、Entertain和Ease放鬆三種模式供選擇。探索模式下,藉由AR技術在顯示器上投放車輛周圍環境的資訊,並與視線範圍中的真實視野疊合在一起;娛樂模式下,玻璃會變暗,抬頭顯示器則能播放電影;放鬆模式下, i Interaction EASE特殊的座椅材料,可以模擬零重力感受,乘客乘坐在上面,會感覺像漂浮在空中,開啟放鬆模式時,側面的玻璃會變得不透光,並把燈光調暗。

BMW
i Interaction EASE特殊的座椅材料,可以模擬零重力感受,乘客乘坐在上面,會感覺像漂浮在空中,
圖/ 高敬原攝影

賓士(Mercedes-Benz)則受到電影《阿凡達》啟發,推出電動車「Vision AVTR」,人跟車溝通的媒介不再是方向盤,車內也看不到任何傳統控制介面,而是透過具有生物辨識功能的觸控元件操作。官方表示,駕駛把手掌貼合在觸控元件上,輕輕搖動手腕,就能操控車輛,概念聽起很玄,且重新定義了人與車互動的邏輯。(延伸閱讀:賓士《阿凡達》概念車亮相,設計長:像「繭」一般守護乘客

賓士
賓士(Mercedes-Benz)則是受到電影《阿凡達》啟發,推出電動車「Vision AVTR」,人跟車溝通的媒介不再是方向盤,車內也看不到任何傳統控制介面。
圖/ 高敬原攝影

趨勢二:拚智慧體驗,整合語音助理、3D混合實境

另一個趨勢則是智慧化。奧迪推出智能體驗(Audi Intelligence Experience)功能,讓車子具備學習能力,能夠分析座椅位置、行駛路線、多媒體資訊、空調溫度到內部香氛,經過一段時間數據蒐集,就能依照乘客需求做出個人化調整。例如遇上塞車,系統會自動播放放鬆音樂,幫駕駛調整至最舒適的座椅角度等。

AUDI
奧迪推出智能體驗 (Audi Intelligence Experience)功能,讓車子具備學習能力,能夠分析座椅位置、行駛路線、多媒體資訊、空調溫度到內部香氛。
圖/ 高敬原攝影

同時在CES上,也推出與三星電子合作開發的「3D混合實境HUD抬頭顯示器」,這款顯示器直接安裝在儀表板上,影像會透過鏡頭和鏡子投射到擋風玻璃上,每個影像都會針對左右眼產生兩個視圖,並利用攝影機追蹤眼睛的位置,引導影像準確投射至眼前,在駕駛眼中,影像就像漂浮在距離8到10公尺的位置上,讓駕駛輕鬆掌握引擎狀態、速度、導航與交通號誌等行車資訊。

AMAZON
汽車整合智慧助理已經是趨勢,奧迪、福斯、BMW、福特,近年也都紛紛在車載設備上支援Alexa。
圖/ 高敬原攝影

此外,以手機晶片為主力產品的高通,也針對自動駕駛技術推出Snapdragon Ride平台解決方案,可以有效降低自動駕駛和先進駕駛輔助系統(ADAS)的複雜性;亞馬遜(Amazon)也與超跑車廠藍寶堅尼、電動車新創Rivian合作,將智慧助理Alexa整合進汽車內。事實上,汽車整合智慧助理已經是趨勢,奧迪、福斯、BMW、福特,近年也都紛紛在車載設備上支援Alexa。

汽車科技競爭白熱化

2020年許多車廠的電動車,將陸續在各市場展開交車,正式邁入電動車時代,5G今年也將在許多國家陸續商轉,無人車技術預計將在未來十年越來越成熟。

汽車將從交通工具,變成像是裝上輪子的智慧型手機 。工研院認為,在作業系統發展成熟後,會有越來越多的App開發商生產更多的汽車應用軟體。資策會MIC副所長洪春暉分析,今年的CES展場上智慧化、電動化是兩大重要趨勢,他認為,這兩條線在初期呈現分頭進行,近期已開始逐漸交叉、整合,使整體汽車產業出現大幅度變革。

AUDI
資策會MIC副所長洪春暉分析,今年的CES展場上智慧化、電動化,是兩大重要趨勢。
圖/ AUDI

不只是傳統車廠投入轉型,像是本周鴻海也宣布跟飛雅特克萊斯勒汽車 (Fiat Chrysler Automobiles, FCA)簽署合作協議,開發電動車、車聯網產品,SONY、Google、特斯拉等這些非傳統車廠的品牌,也都加速馬力投資大量資金、資源,發展無人車、電動車科技,未來競爭態勢將更白熱化。(延伸閱讀:Sony、亞馬遜都不敢錯過,汽車科技如何影響你未來十年生活

責任編輯:陳映璇
